平臺概述與技術定位

平臺背景與發展歷程

MasterBlue孿生平臺是由河南蘭幻軟件自主研發的國產數字孿生三維可視化開發平臺，自2020年立項以來，經歷了多次重大技術迭代。平臺最初聚焦于虛擬仿真實訓及三維可視化展示，隨著物聯網、大數據和人工智能技術的成熟，逐步拓展為覆蓋工業制造、能源電力、智慧城市等多領域的全棧式數字孿生解決方案。同時，平臺也完成了信創全棧適配。2021年，平臺發布首個零代碼版本，實現了三維場景搭建的圖形化操作，大幅降低了應用門檻。2022年，推出低代碼開發模式，支持專業開發者通過API進行深度定制。2023年，推出物聯網數據采集、三維渲染、可視化開發、跨平臺發布四大核心分離，更好的適應了各種孿生解決方案的系統集成。2024年，平臺新增動畫模塊、孿生預設體模塊；2025年，平臺升級了模型庫、行業模板庫、組件庫；基礎庫的升級完善讓數字孿生系統的開發更加高效。

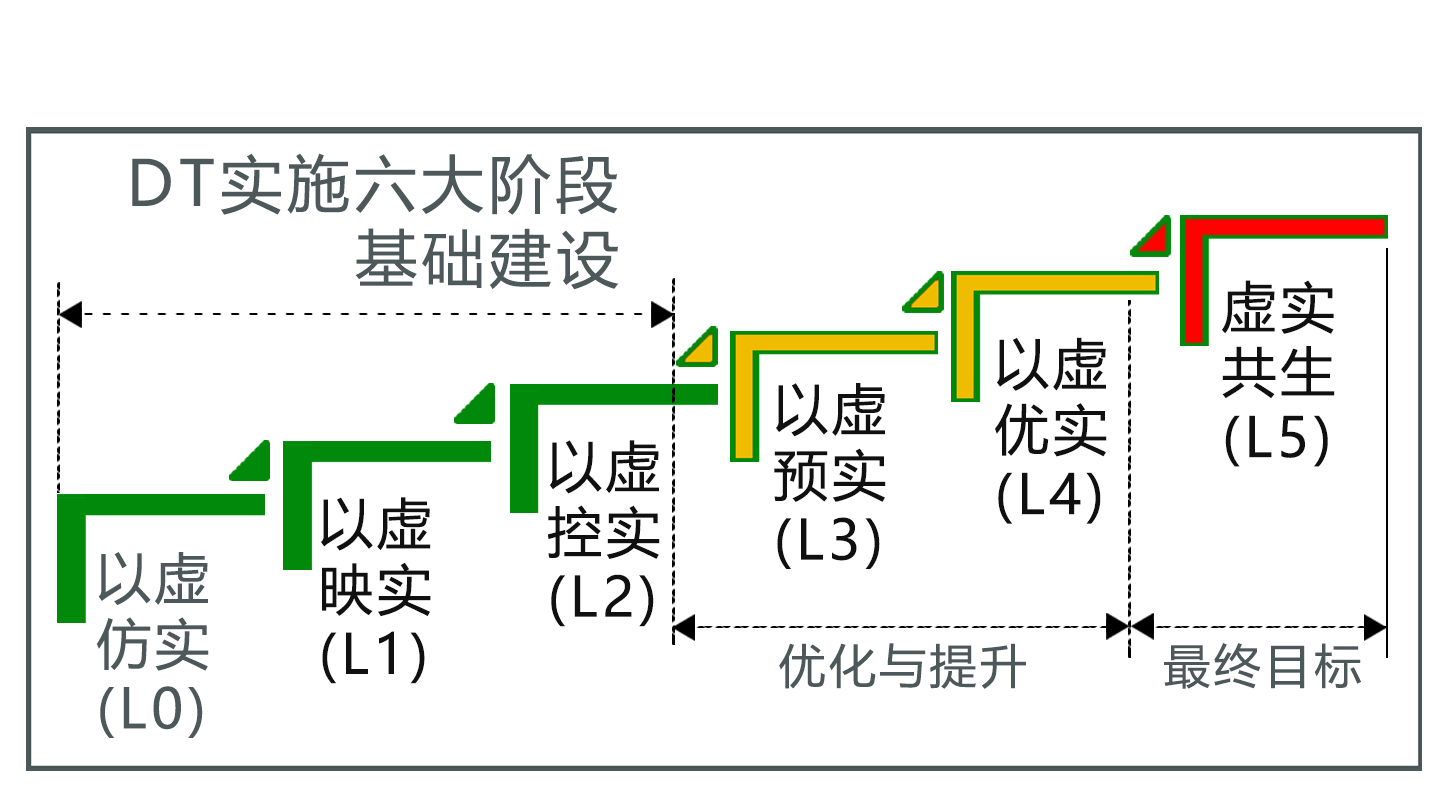

DT6個實施階段——數據孿生系統支撐/仿真優化：

√目標：節能降本、提質增效

√指標：成本、效率、能耗、質量

根據DT實施的6個階段，在前三個階段完成的基礎上對性能指標進行系統優化與提升，包括：效率、成本在全局系統上的優化提升；能耗、質量在局部車間內的優化提升。

技術定位與核心價值

MasterBlue孿生平臺定位于“一站式、零代碼、全生命周期”的三維應用開發平臺，其核心價值在于：

降低技術門檻

傳統三維可視化開發需要掌握Three.js、Unity、Unreal Engine等復雜技術棧，開發周期長、成本高。MasterBlue孿生平臺通過可視化拖拽和配置，使業務人員、解決方案工程師甚至非IT背景的用戶也能快速構建專業級三維應用，項目交付周期從數月縮短至數周甚至數天。

提升開發效率

平臺內置海量行業模板、組件庫和自動化工具，支持多源數據一鍵接入、模型輕量化處理、交互邏輯可視化編排，開發效率提升5-10倍。以智能工廠項目為例，傳統方式需要6人團隊耗時3個月，使用平臺后2人團隊可在1個月內完成從模型處理到系統交付的全過程。

保障安全可控

平臺自主研發，核心技術完全自主可控，不存在“卡脖子”風險。全面適配國產軟硬件生態，滿足政府、軍工、能源等高安全等級場景的合規要求。同時支持私有化部署，確保數據資產不離開企業內網。

技術演進與創新亮點

平臺的技術演進始終圍繞“更易用、更智能、更安全”的目標展開。主要創新亮點包括：

動畫模塊升級

新增基于時間軸的關鍵幀動畫編輯器，支持路徑動畫、屬性動畫、序列動畫等多種類型，可模擬設備運轉、施工進度、物理運動等動態過程。動畫參數可綁定實時數據，實現“數據驅動動畫”。

孿生預設體

針對現實世界中的物體對象，通過孿生預設體編輯即可實現亂生化。通過數據驅動孿生體及可實現實物到三維實時映射。

低代碼開發模式

支持與React、Vue等前端框架集成，滿足復雜業務系統的深度定制需求。開發者可通過API實現場景加載、相機控制、數據更新、事件監聽等操作，將三維能力無縫嵌入企業現有應用。

核心架構設計

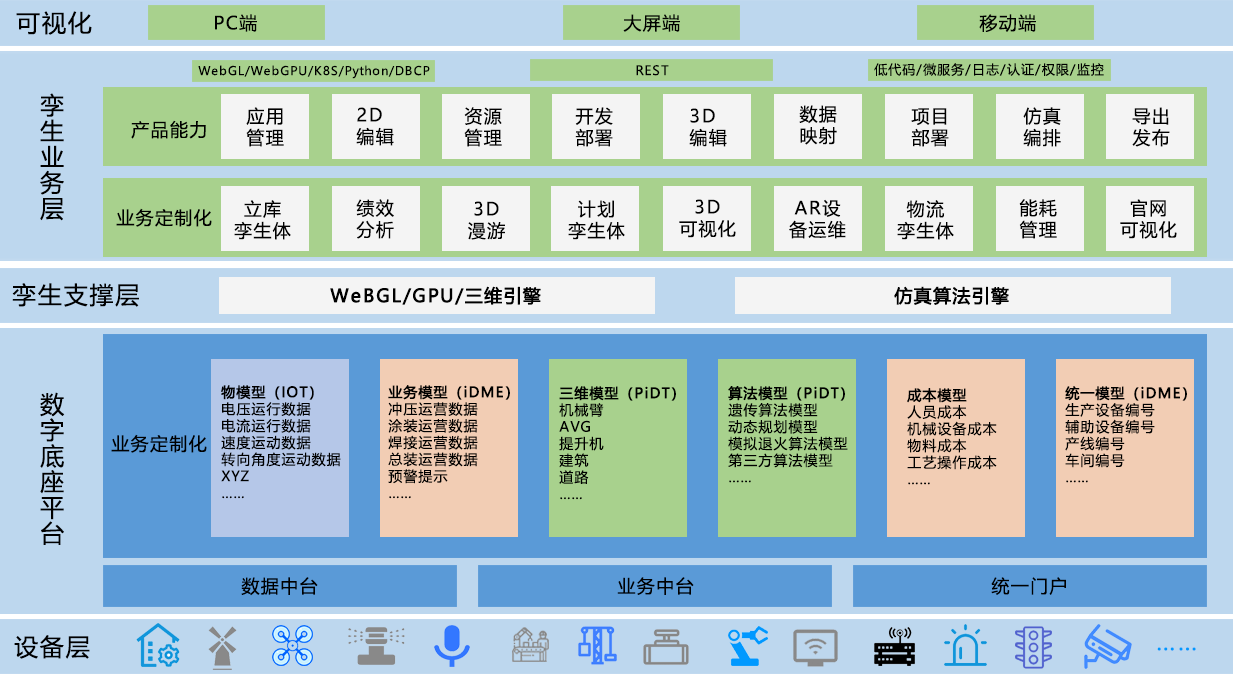

平臺架構圖

平臺功能分區介紹圖

分層架構模型

MasterBlue孿生平臺采用模塊化、松耦合的四層分層架構設計，分別為數據層、渲染層、功能層和應用層。該架構確保系統具備良好的可擴展性、可維護性與跨平臺兼容性，能夠靈活應對不同行業場景的定制化需求。

數據層

數據層作為平臺的數據中樞，支持多源異構數據的統一接入與融合處理。數據層包含以下核心模塊：

三維模型數據接入

平臺兼容超過20種三維模型格式，涵蓋建筑、工業、地理信息等多個領域。支持格式包括：

建筑信息模型（BIM）：Revit（RVT）、Navisworks（NWC/NWD）、IFC、DWG等。

傾斜攝影模型：OSGB、3D Tiles、OBJ等。

工業設計模型：SolidWorks（SLDPRT/SLDASM）、CATIA、STEP、IGES等。

通用三維模型：3ds Max（MAX）、FBX、DAE、GLTF/GLB、BLEND等。

點云數據：LAS、PCD、PLY等。

地理信息數據：SHP、GeoJSON、KML、TIFF（高程數據）等。

導入過程中自動保留模型層級結構、材質信息、動畫序列及屬性字段（如BIM中的構件類型、材料、生產廠家等）。對于大型傾斜攝影模型，平臺支持分塊加載與漸進式渲染，確保城市級場景的流暢操作。模型輕量化工具可自動減面、壓縮紋理、生成LOD，將模型文件體積減少60%以上，同時保持視覺保真度。

實時數據流接入

平臺內置數據連接器，支持多種工業協議與數據庫的直連。支持的協議和數據庫包括：

工業協議：OPC UA、OPC DA、Modbus TCP/RTU、MQTT、CoAP、BACnet、Profinet、EtherNet/IP、S7（西門子PLC）、FINS（歐姆龍PLC）、MC（三菱PLC）等30余種。

數據庫：MySQL、Oracle、SQL Server、PostgreSQL、MongoDB、InfluxDB（時序數據庫）、TDengine、達夢、人大金倉、OceanBase等。

消息隊列：Kafka、RabbitMQ、RocketMQ。

Web服務：RESTful API、WebSocket、gRPC。

視頻流：RTSP、RTMP、ONVIF、GB/T 28181（國標），支持海康威視、大華、宇視等主流廠商攝像頭。

數據連接器支持斷線重連、心跳檢測與數據緩存機制。在網絡中斷時，數據緩存至本地，恢復后自動上傳歷史數據。對于高頻數據，支持采樣率設置（如每秒采集10次，但前端每秒刷新1次）和數據聚合（如計算平均值、最大值、最小值），避免前端性能過載。

元數據管理

平臺具備強大的元數據管理能力，支持對導入模型的屬性字段進行自定義擴展與分類管理。用戶可為模型添加業務屬性（如設備編號、安裝日期、維保周期），并建立屬性與實時數據的綁定關系。平臺內置ETL（Extract-Transform-Load）引擎，可在數據接入過程中自動完成坐標轉換（如從CGCS2000轉WGS84）、單位標準化（如米轉毫米）、字段映射等預處理操作，顯著降低數據治理成本。

數據存儲與緩存

數據層采用混合存儲策略：關系型數據庫存儲靜態模型屬性、配置信息；時序數據庫存儲設備歷史數據；Redis緩存實時數據，支持高并發讀取。對于大規模數據集，平臺支持分頁加載與增量更新機制，避免內存溢出，保障系統穩定性。

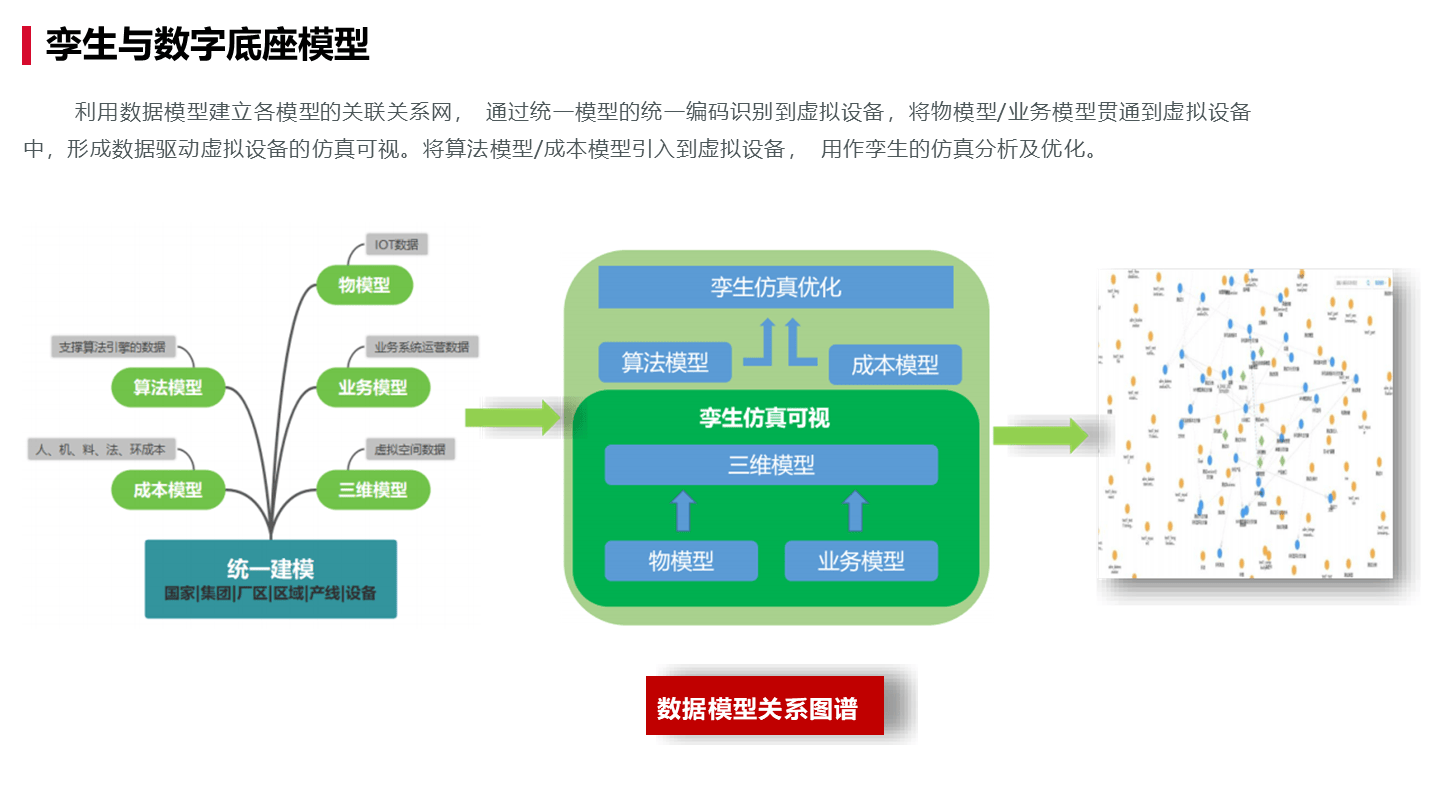

利用數據模型建立各模型的關聯關系網，通過統一模型的統一編碼識別到虛擬設備，將物模型/業務模型貫通到虛擬設備中，形成數據驅動虛擬設備的仿真可視。將算法模型/成本模型引入到虛擬設備，用作孿生的仿真分析及優化。

渲染層

采用WebGL輕量化訪問，WebGL三維渲染的核心優勢在于，它將高性能的硬件加速3D圖形能力直接帶入了網頁瀏覽器，實現了跨平臺、免插件、高互動性的沉浸式體驗，并廣泛應用于從產品展示到數據可視化的各個領域。

渲染架構

引擎采用現代渲染管線。引擎內置物理材質系統，支持PBR（基于物理的渲染）材質表現，包括金屬度、粗糙度、法線貼圖、環境光遮蔽等，確保模型在不同光照條件下呈現真實視覺效果。同時支持全局光照（GI）、屏幕空間反射（SSR）、體積光、陰影貼圖等高級渲染效果。

LOD與視錐剔除

引擎采用分層細節（LOD）技術與視錐剔除算法，實現城市級傾斜攝影模型的秒級加載與流暢瀏覽。LOD生成支持自動減面、紋理降采樣、合并批次等策略，可根據距離動態切換模型精度。視錐剔除結合八叉樹空間索引，快速過濾不可見物體，減少渲染批次。在極端復雜場景（如百萬級面片）下，引擎仍能保持30FPS以上的幀率。

資源調度與緩存

引擎集成了高效的資源調度機制，支持模型、紋理、動畫資源的異步加載與緩存管理。資源加載采用優先級隊列，優先加載視野內物體，后臺加載其他資源。緩存機制基于LRU（最近最少使用）算法，自動釋放不常用資源，確保在低帶寬環境下仍能保持良好響應速度。

跨平臺適配

針對移動端適配，引擎優化了渲染管線，支持WebAssembly加速與GPU實例化繪制，顯著提升移動設備上的幀率表現。實例化繪制可批量渲染相同模型（如路燈、樹木），將渲染調用降低90%以上。此外，引擎具備跨平臺一致性渲染能力，確保同一場景在Windows、Linux、Android、iOS等不同終端上呈現一致的視覺效果，滿足多端協同展示需求。

仿真計算支持

引擎集成輕量級物理引擎，支持剛體運動、碰撞檢測、重力模擬、關節約束等基礎物理行為。同時提供接口接入外部物理引擎（如PhysX、Bullet）和數學計算庫（如Eigen），滿足高精度仿真需求。引擎還支持時間步進仿真算法，可實現毫秒級精度的動力學推演，如火箭飛行軌跡模擬。

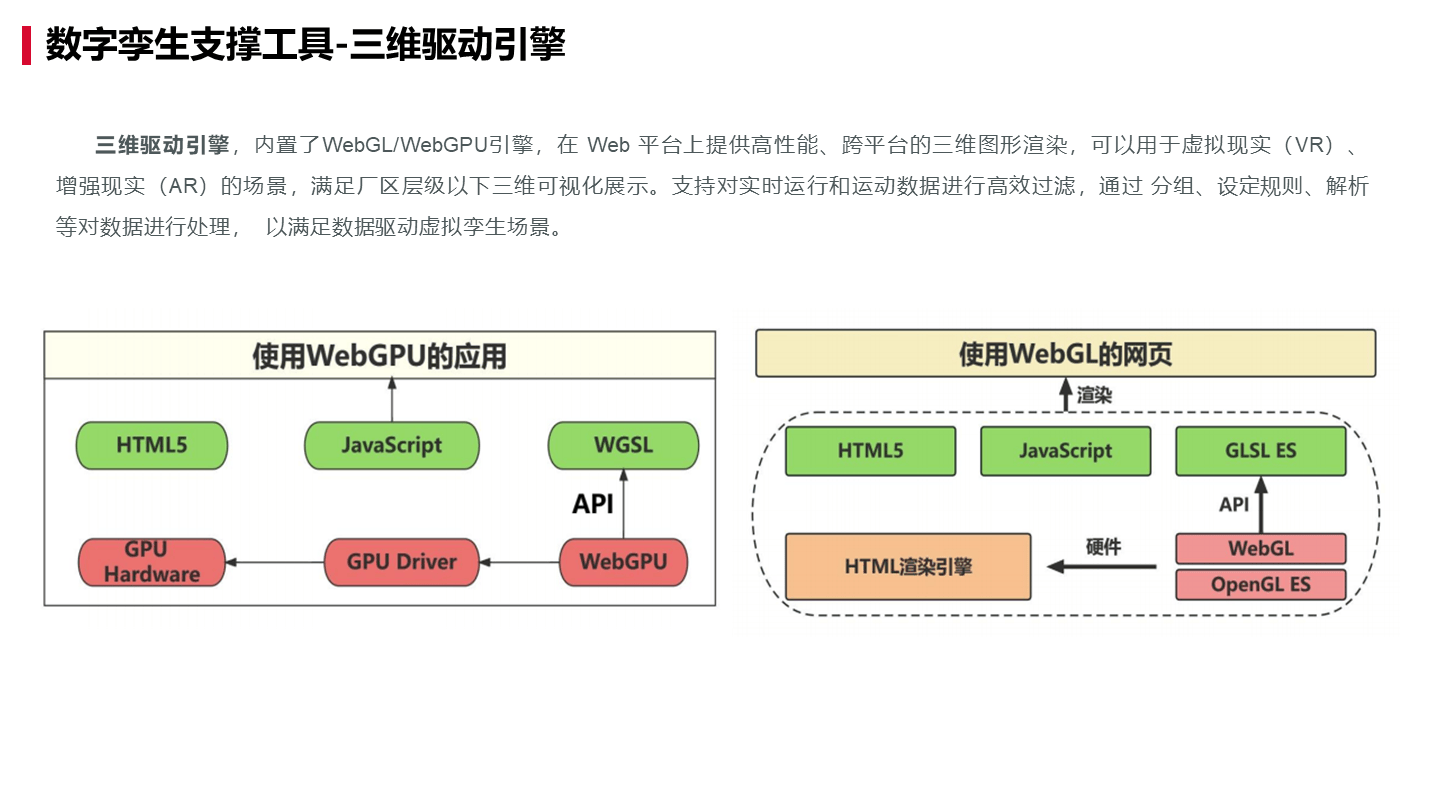

三維驅動引擎，內置了WebGL/WebGPU引擎，在Web平臺上提供高性能、跨平臺的三維圖形渲染，可以用于虛擬現實（VR）、增強現實（AR）的場景，滿足廠區層級以下三維可視化展示。支持對實時運行和運動數據進行高效過濾，通過分組、設定規則、解析等對數據進行處理，以滿足數據驅動虛擬李生場景。

功能層

功能層提供一系列可視化開發組件，構成用戶操作的核心工具集。功能層包含以下子模塊：

場景編輯器

采用拖拽式UI設計，集成了大量的圖標分析組件和交互式UI組件，快速進行UI設計。利用剖切功能實現內部結構展示。編輯器提供以下核心工具：

畫刷工具：支持繪制矩形、圓形、多邊形墻體，可設置高度、厚度、材質（可從材質庫選擇），并自動生成UV貼圖。畫刷也可用于創建地形（通過高度圖繪制）。

路線工具：支持繪制貝塞爾曲線、B樣條曲線，生成道路、管道或巡檢路徑。用戶可調整錨點位置、控制點權重，實時預覽曲線形狀。路線生成支持自動添加附屬設施，如路燈、護欄、管道支架，用戶可自定義附屬模型庫。

剖切工具：可沿任意平面切割模型，支持多個剖切面組合，形成復雜的內部觀察視角。剖切面可設置透明度，并支持剖切面動畫，如沿某一方向移動，展示內部結構變化。剖切結果可導出為圖片或視頻，用于報告制作。

地形編輯：支持基于高程圖（如GeoTIFF）生成地形，并提供“提升/挖掘”畫筆，模擬填挖方工程。地形可融合傾斜攝影模型，實現真實地貌疊加。地形編輯支持刷植被、放置模型（如樹木、建筑），并自動調整位置至地表。

智能吸附與對齊：提供頂點、邊、面、中心點吸附，方便模型精確定位。對齊工具支持沿X/Y/Z軸對齊、等間距分布、旋轉對齊等。

圖層管理：支持按功能、區域或系統對模型進行分組管理，可設置圖層可見性、鎖定狀態與權限。圖層可導出為獨立文件，便于復用。圖層支持顏色標簽和備注，方便團隊協作。

動畫模塊

提供時間軸式動畫編輯器，支持關鍵幀動畫、路徑動畫、序列動畫。動畫模塊特性包括：

曲線動畫：用戶可以通過增加刪除控制點調整曲線，然后綁定動畫物體，讓物體沿著曲線動畫，可以配置動畫的速度，循環，倒放等功能。

關鍵幀編輯：用戶可為模型設置多個關鍵幀，定義其在不同時間點的位置、旋轉、縮放、透明度、顏色等屬性，引擎自動生成平滑過渡動畫。支持緩動函數（如線性、加速、減速、彈性）調整運動節奏。

路徑動畫：用戶可繪制三維路徑，模型沿路徑移動，并可設置朝向（始終面向路徑方向或固定方向）。路徑動畫適用于AGV小車、無人機巡檢等場景。

序列動畫：支持將多個動畫片段按順序播放，用于模擬施工工序（如先澆筑基礎，再安裝設備）。序列動畫可設置循環、反轉、暫停等控制。

數據驅動動畫：動畫參數可綁定實時數據，如根據溫度值調整模型顏色（漸變）、根據風速調整葉片轉速。數據驅動動畫通過表達式或腳本實現。

動畫復用：用戶可將常用動畫（如設備啟動流程）保存為獨立片段，在多個場景中復用，并支持參數化調整（如修改速度、循環次數）。

交互事件系統

支持客戶端事件驅動的交互邏輯。交互系統特性包括：

觸發器類型：支持點擊、懸停、拖拽、鍵盤、定時器、數據變化、系統消息等多種觸發器。

動作類型：支持模型顯隱、顏色變化、動畫播放、彈窗提示、場景切換、數據刷新、調用外部API等動作。

邏輯編排：提供可視化流程圖編輯器，支持條件判斷（IF-THEN-ELSE）、循環、并行任務、延時等待等復雜邏輯。邏輯編排器可生成可執行腳本，并支持調試。

事件鏈：允許將多個交互動作串聯執行，如“點擊→高亮→彈窗→播放動畫→跳轉頁面”，實現復雜業務流程的可視化引導。

語音交互：支持語音指令觸發交互，未來將集成自然語言理解，實現“說一句，控三維”的智能操作體驗。

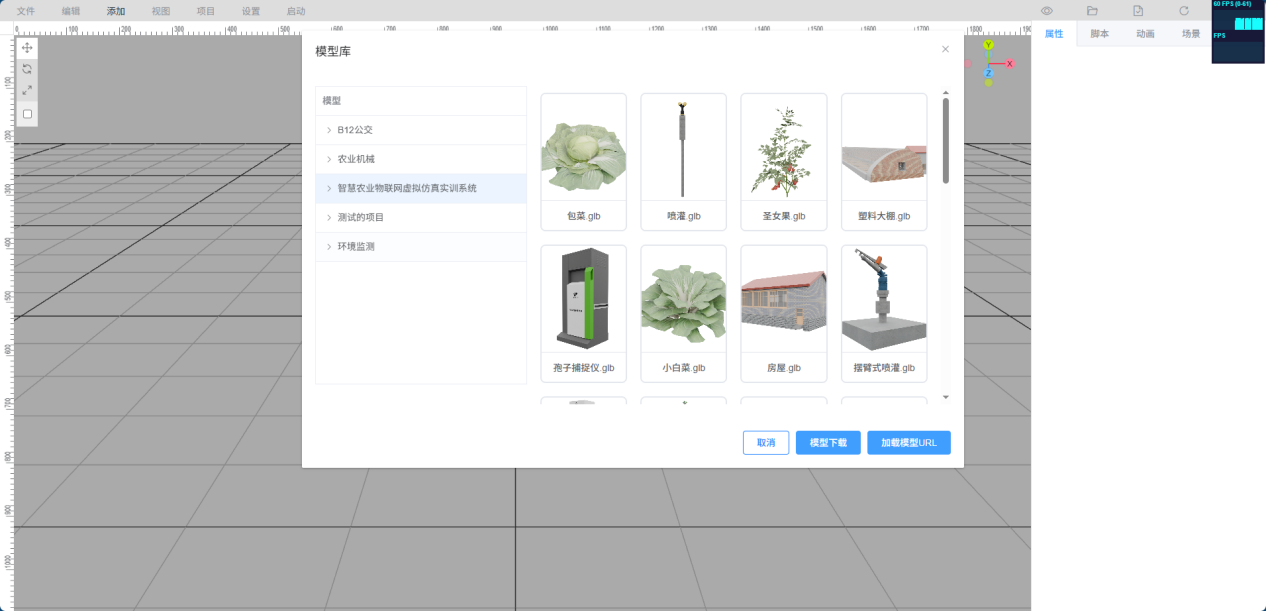

模板與組件庫

功能層引入“模板化開發”理念，預置了多種行業標準組件庫，如電力設備圖標庫、工業閥門模型庫、交通信號燈組件、建筑幕墻組件等。用戶可直接調用并進行參數化調整（如修改尺寸、顏色、材質），避免重復建模。平臺支持“組件復用”機制，允許將常用功能模塊（如設備狀態面板、報警彈窗）保存為可復用資產，在多個項目中一鍵調用，提升開發效率。

協同開發

功能層支持多用戶協同編輯，允許多名開發者在同一場景中并行工作，系統自動合并修改并解決沖突。協同功能基于WebSocket實時同步操作，支持操作歷史回滾與版本管理，適用于大型項目的團隊協作開發。

應用層

應用層面向具體行業提供標準化模板與定制化接口，支持快速交付與二次開發。

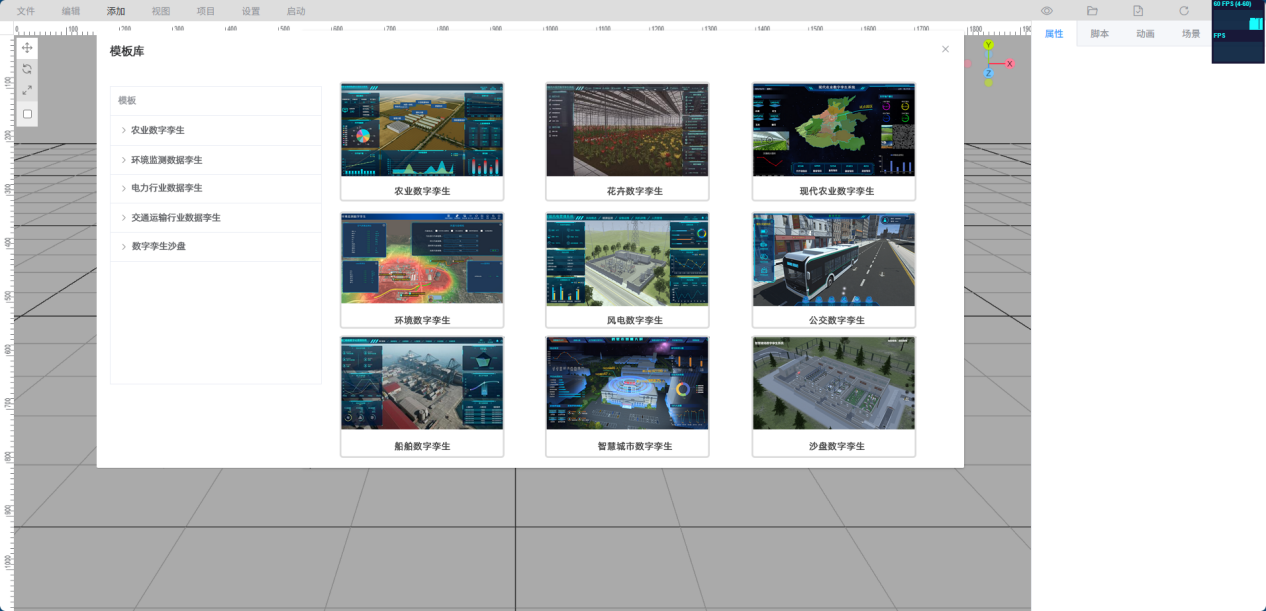

行業模板庫

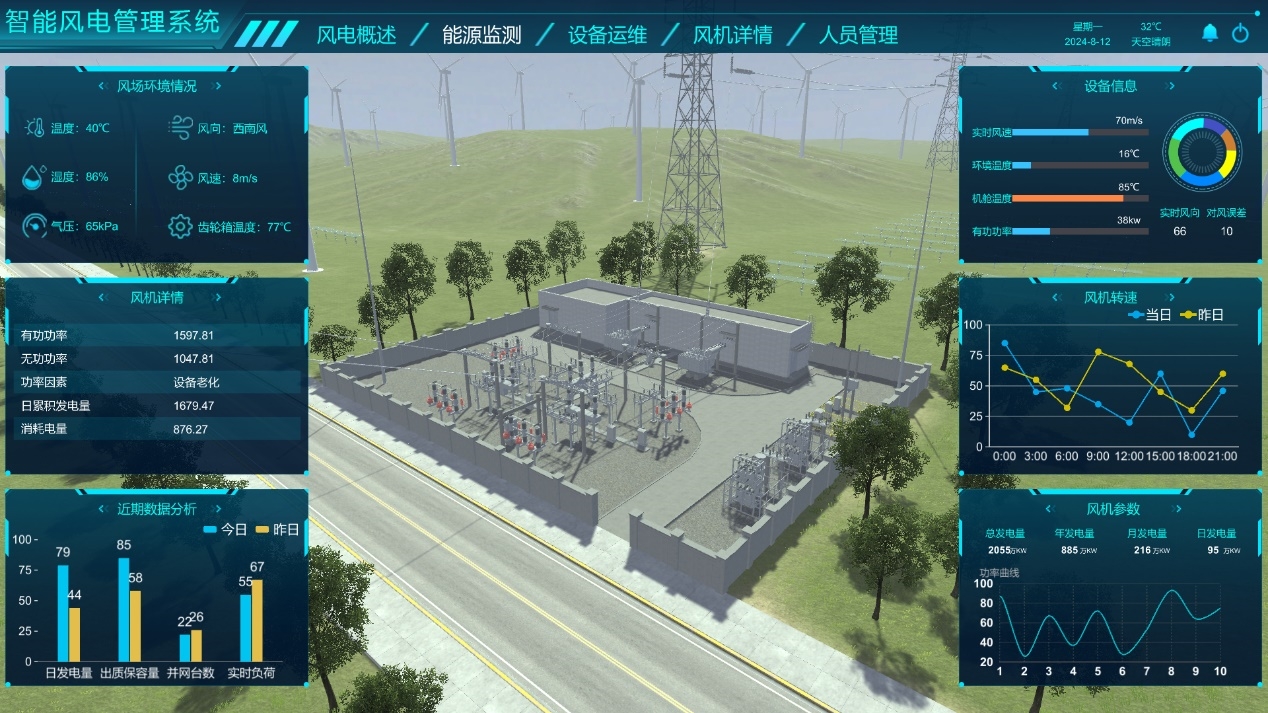

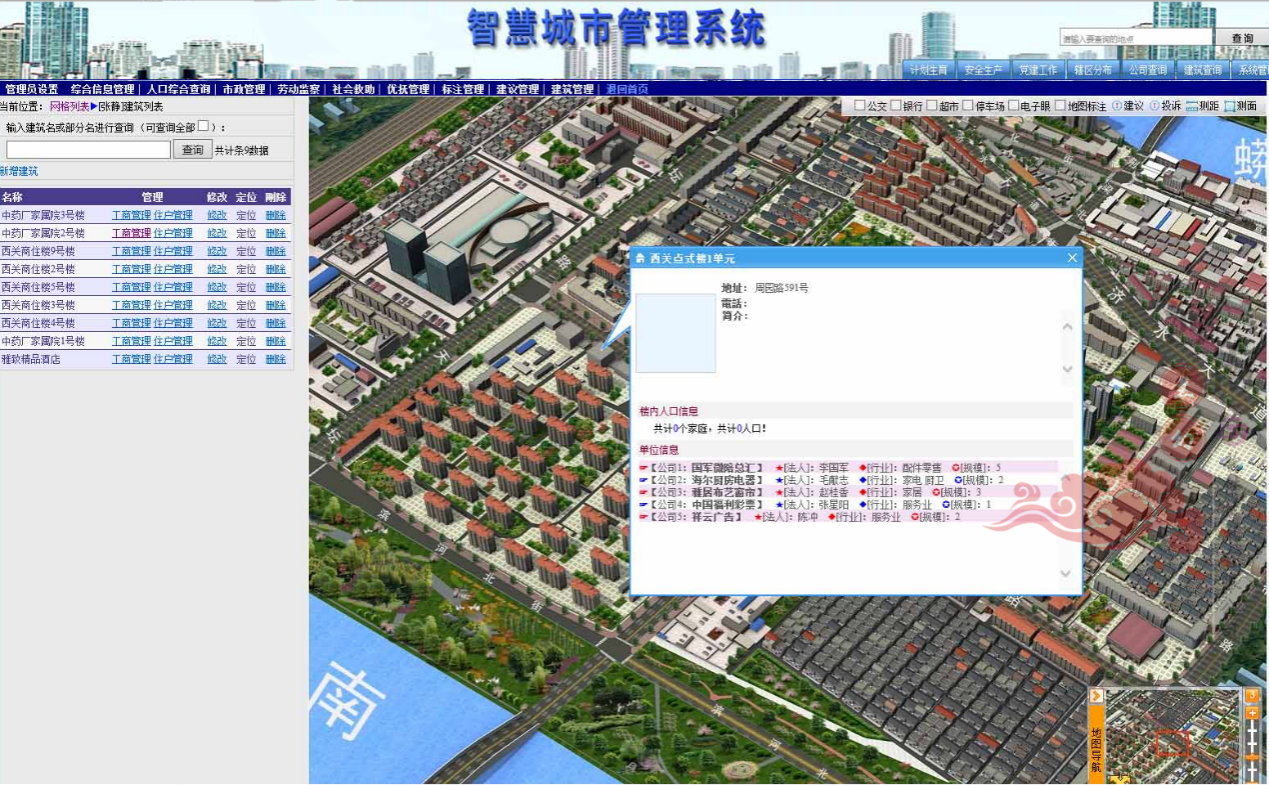

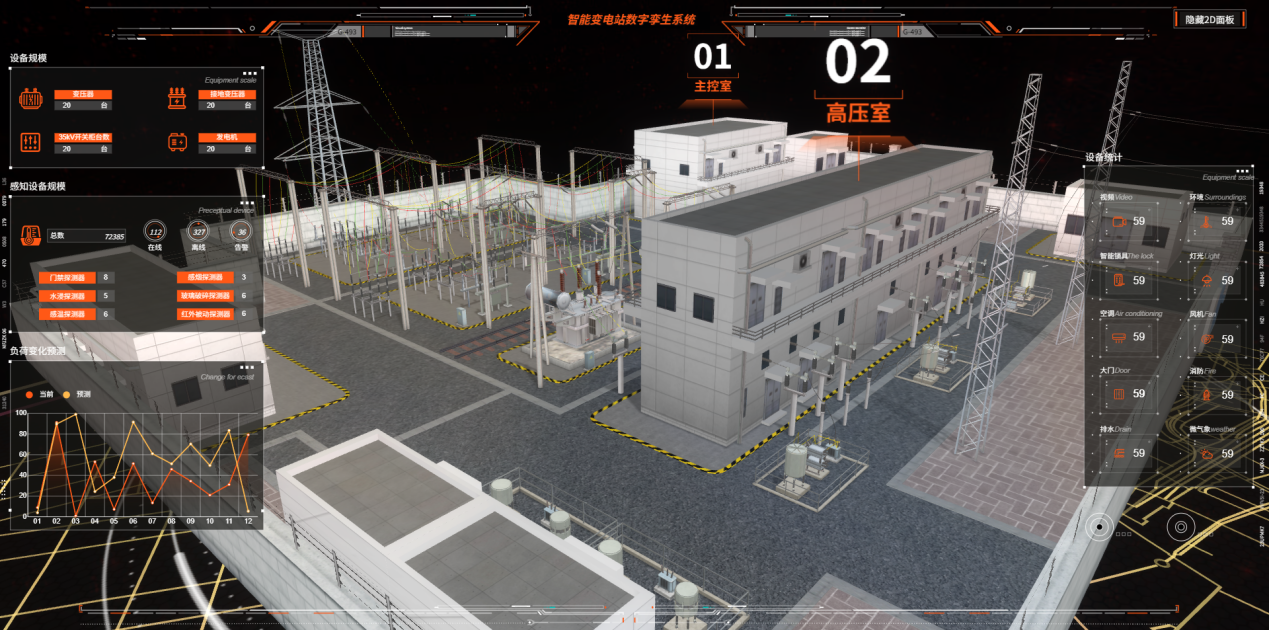

平臺內置智能制造產線監控、電網運維大屏、智慧樓宇管理、軍事態勢推演、數字鄉村、智慧港口、智慧水務等行業模板。每個模板包含預設的場景布局、數據模型、交互邏輯和UI組件，用戶可一鍵調用并進行二次調整。模板庫持續更新，用戶也可上傳自研模板分享至社區。

部署模式：

B/S模式：便于遠程協作與跨終端訪問。平臺支持WebGL渲染，用戶通過瀏覽器即可訪問三維場景，無需安裝插件。B/S模式結合云渲染技術，可將渲染任務卸載至服務器，終端僅接收視頻流，適配低性能設備（如平板、手機）。

開放API

平臺提供RESTful API和JavaScript SDK，支持與企業現有系統（如MES、ERP、GIS、SCADA）進行數據對接，實現業務系統的三維可視化升級。API涵蓋場景加載、相機控制、模型操作、數據更新、事件監聽等接口。SDK支持與React、Vue、Angular等前端框架集成，開發者可構建自定義UI組件嵌入三維場景。

多租戶架構

應用層支持多租戶架構，適用于集團型企業或系統集成商為多個客戶部署獨立實例。每個租戶可擁有獨立的數據空間、權限體系與品牌標識，便于統一管理與個性化定制。平臺提供完整的權限控制體系，支持角色、用戶組、數據權限、操作權限的細粒度配置，確保敏感信息僅對授權人員可見。

離線與私有云部署

滿足軍工、金融等對數據隔離有嚴格要求的行業需求。平臺支持離線部署（無需互聯網連接），所有數據存儲于本地服務器。私有云部署支持集群與負載均衡，確保高可用性。

技術特性與創新

零代碼/低代碼雙模式開發

MasterBlue孿生平臺首創“零代碼+低代碼”雙軌開發模式，滿足不同用戶群體的需求。

零代碼模式

面向業務人員與初級開發者，通過圖形化界面完成場景搭建與邏輯配置，無需編寫任何代碼。零代碼模式的核心能力包括：

可視化場景搭建：拖拽模型、調整位置、設置材質、添加燈光和相機，所有操作所見即所得。

數據綁定：通過下拉菜單選擇數據源，將模型屬性與實時數據字段關聯，無需編寫SQL或腳本。

交互配置：通過“觸發器-動作”面板配置點擊事件、數據變化事件，如“當溫度>80℃時，模型變紅并彈出報警”。

邏輯編排：使用流程圖編輯器定義復雜邏輯，如條件判斷、循環、延時，生成可執行腳本。

模板復用：從模板庫拖入預制組件，快速構建行業應用。

低代碼模式

面向?qū)I(yè)開發者，開放RESTful API與SDK，支持與主流前端框架集成，實現深度定制與系統級對接。低代碼模式的核心能力包括：

API調用：通過API動態加載場景、更新數據、控制相機，便于與業務系統集成。

自定義UI：開發者可使用HTML/CSS/JavaScript構建自定義面板，通過SDK與三維場景通信。

插件開發：支持開發自定義功能插件，如新的數據解析器、動畫算法、渲染特效，并打包上傳至應用市場共享。

實時動態交互與數據驅動仿真

平臺深度融合物聯網（IoT）技術，支持設備狀態的實時鏡像分析與預測性維護。

數據驅動仿真

平臺可將實時數據流直接映射到三維模型的行為上，實現“數據驅動動畫”。例如：

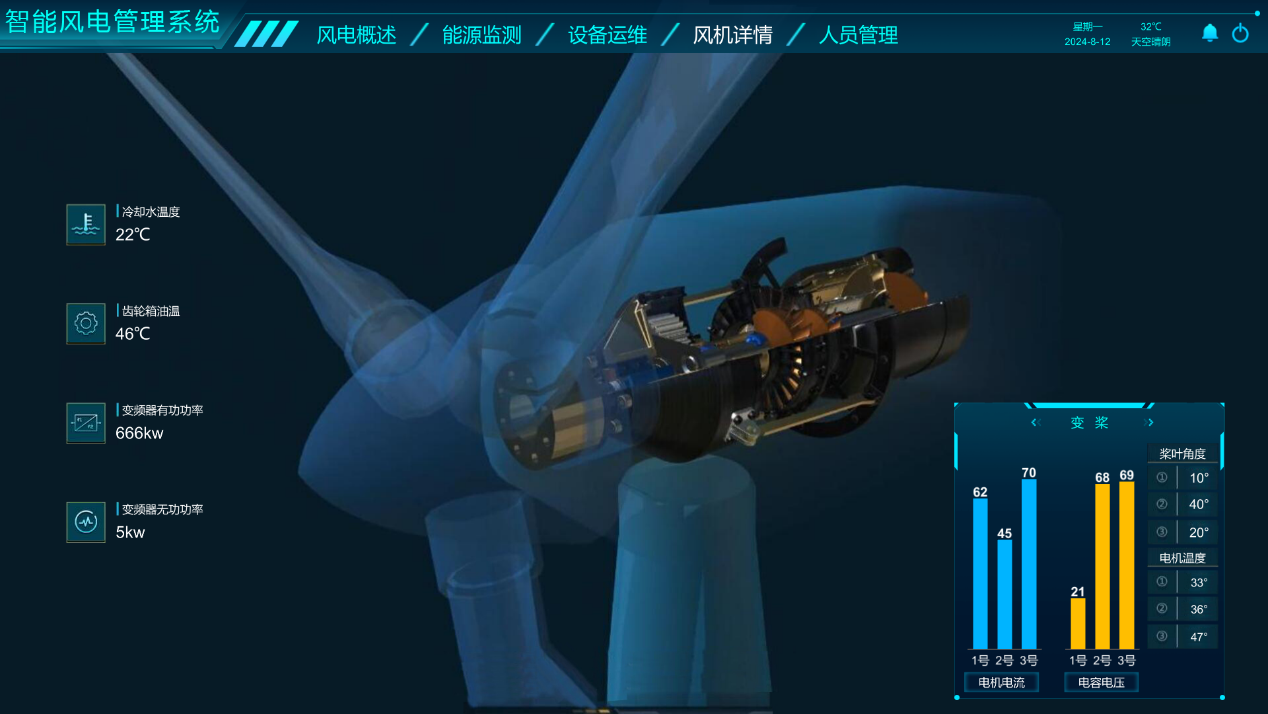

在能源電力場景中，風電機組的功率輸出曲線可動態響應氣象預報數據的變化，結合AI算法預測未來24小時發電量，輔助調度決策。

在智能制造中，設備振動數據可驅動模型顫動幅度，當振動超標時自動觸發檢修動畫。

在智慧交通中，實時車流數據驅動車輛模型運動，可模擬交通擁堵演變，輔助信號燈優化。

數字線程

平臺引入“數字線程”機制，將設計、制造、運維各階段的數據打通，形成貫穿產品全生命周期的數據流。例如：

在智能制造中，產品設計階段的BIM模型可攜帶材料、重量、熱傳導系數等參數進入生產階段，與MES系統中的工藝參數結合，用于模擬加工過程中的熱變形。

在運維階段，再結合傳感器采集的實際運行數據，持續優化仿真模型精度，實現“虛實互饋”的閉環優化。

國產化與信創全棧適配

作為國產數字孿生平臺的代表，MasterBlue孿生平臺已完成與主流信創產品的兼容性認證，確保在政府、軍工、金融等敏感領域的數據安全與合規性。

硬件適配：

芯片：鯤鵬、飛騰、龍芯、兆芯、海光。

顯卡：景嘉微、摩爾線程、芯動科技、華為昇騰（AI加速）。

整機：華為泰山、浪潮、曙光、長城。

操作系統適配：

服務器：銀河麒麟高級服務器操作系統、統信服務器操作系統、openEuler。

桌面：銀河麒麟桌面操作系統、統信UOS、深度操作系統。

數據庫適配：

達夢數據庫、人大金倉、OceanBase、TiDB（國產版）、GaussDB。

神通數據庫、南大通用。

安全認證：

支持國密算法（SM2/SM3/SM4）加密傳輸與存儲，保障數據在傳輸過程中的安全性。

日志審計系統完整記錄所有用戶操作行為，支持事后追溯與合規審查。

高可用性：

支持集群部署與負載均衡，確保在大規模并發訪問下仍能穩定運行。

提供災備方案，支持主從復制、數據備份與恢復。

性能與優化

渲染性能指標

場景承載能力：支持百萬級面片、萬級對象同屏渲染，在城市級傾斜攝影模型（如100平方公里）中保持30FPS以上。

加載速度：首次加載時間根據場景復雜度控制在5-30秒，采用分塊加載和漸進式渲染，用戶可快速瀏覽低精度模型，隨后細節逐步加載。

內存占用：優化紋理壓縮和網格簡化，內存占用控制在2GB以內（視場景規模而定），支持64位尋址，突破4GB限制。

數據同步性能

實時數據刷新頻率：支持最高100Hz的數據刷新，適用于高頻振動監測等場景。

并發連接數：單節點支持千級設備同時接入，集群可擴展至萬級。

數據延遲：端到端延遲控制在200ms以內（網絡正常情況），滿足實時監控需求。

優化策略

模型輕量化：自動減面、紋理壓縮、LOD生成、合并DrawCall。

資源預加載：根據用戶行為預測，提前加載可能進入視野的資源。

渲染優化：使用GPU實例化、遮擋查詢、動態分辨率縮放（移動端）。

網絡優化：數據壓縮（Gzip/Protobuf）、增量更新、斷點續傳。

核心功能模塊詳解

模型導入與場景編輯

多格式模型支持與輕量化

平臺支持常用三維模型格式的導入，涵蓋建筑、工業、地理信息等多個領域。導入過程中自動保留模型層級結構、材質信息與屬性字段，支持動畫序列的無縫遷移。

支持功能：

自動減面

基于曲率保留特征的網格簡化算法，可將面片數減少70%以上，同時保持視覺特征。用戶可設定減面比例或目標面數。

紋理壓縮

支持多種紋理壓縮格式（如ETC2、ASTC、DXT），可減少紋理內存占用50%-80%，并支持Mipmap生成。

LOD生成

自動生成多級LOD模型，支持距離切換。LOD生成算法考慮模型重要性，重要物體保留更多細節。

合并批次

將相同材質的模型合并為一個DrawCall，減少渲染批次，提升性能。

10輛高精度車輛模型，100w+三角面，drawcall合批前392，合批后降為18。

場景編輯工具詳解

畫刷工具

提供矩形、圓形、多邊形三種畫刷，用于快速創建墻體、地面、屋頂?shù)葞缀误w。畫刷參數包括高度、厚度、材質（可從材質庫選擇），并支持倒角、開洞等操作。畫刷繪制的幾何體可轉換為可編輯網格，進一步調整頂點。

路線工具

支持繪制貝塞爾曲線、B樣條曲線。用戶可調整錨點位置、控制點權重，實時預覽曲線形狀。

剖切工具

可沿任意平面切割模型，支持多個剖切面組合，形成復雜的內部觀察視角。剖切面可設置透明度，并支持剖切面動畫，如沿某一方向移動，展示內部結構變化。剖切結果可導出為圖片或視頻，用于報告制作。

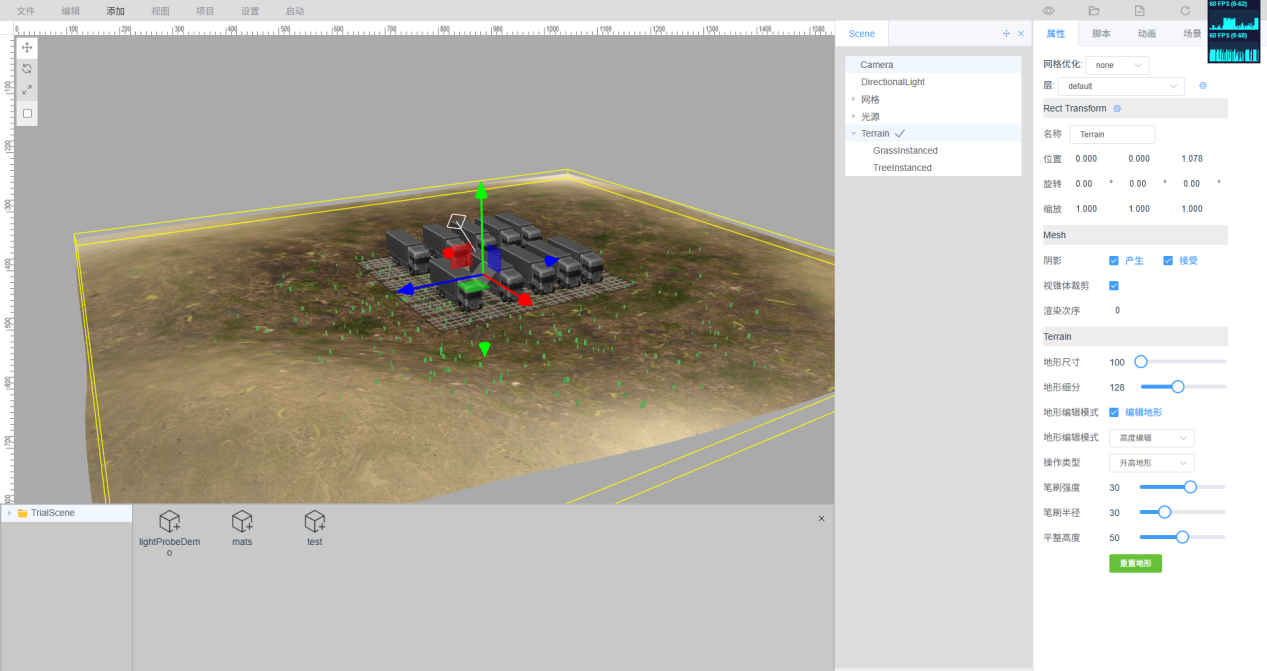

地形編輯

支持基于高程圖（如GeoTIFF）生成地形，并提供“提升/挖掘”畫筆，模擬填挖方工程。地形可融合傾斜攝影模型，實現真實地貌疊加。地形編輯支持刷植被、放置模型（如樹木、建筑），并自動調整位置至地表。

智能吸附與對齊

提供頂點、邊、面、中心點吸附，方便模型精確定位。對齊工具支持沿X/Y/Z軸對齊、等間距分布、旋轉對齊等。

圖層管理

支持按功能、區域或系統對模型進行分組管理，可設置圖層可見性、鎖定狀態與權限。圖層可導出為獨立文件，便于復用。圖層支持顏色標簽和備注，方便團隊協作。

場景特效與后處理

平臺支持豐富的場景特效，增強視覺效果：

環境效果：可設置天空盒、霧效、光照（太陽、環境光、點光源）、陰影（硬陰影/軟陰影）、反射探針。（霧效效果如下圖所示）

后處理特效：支持泛光（Bloom）、色調映射（HDR）、景深（DOF）、運動模糊、抗鋸齒（FXAA/TAA）、屏幕空間環境光遮蔽（SSAO）。

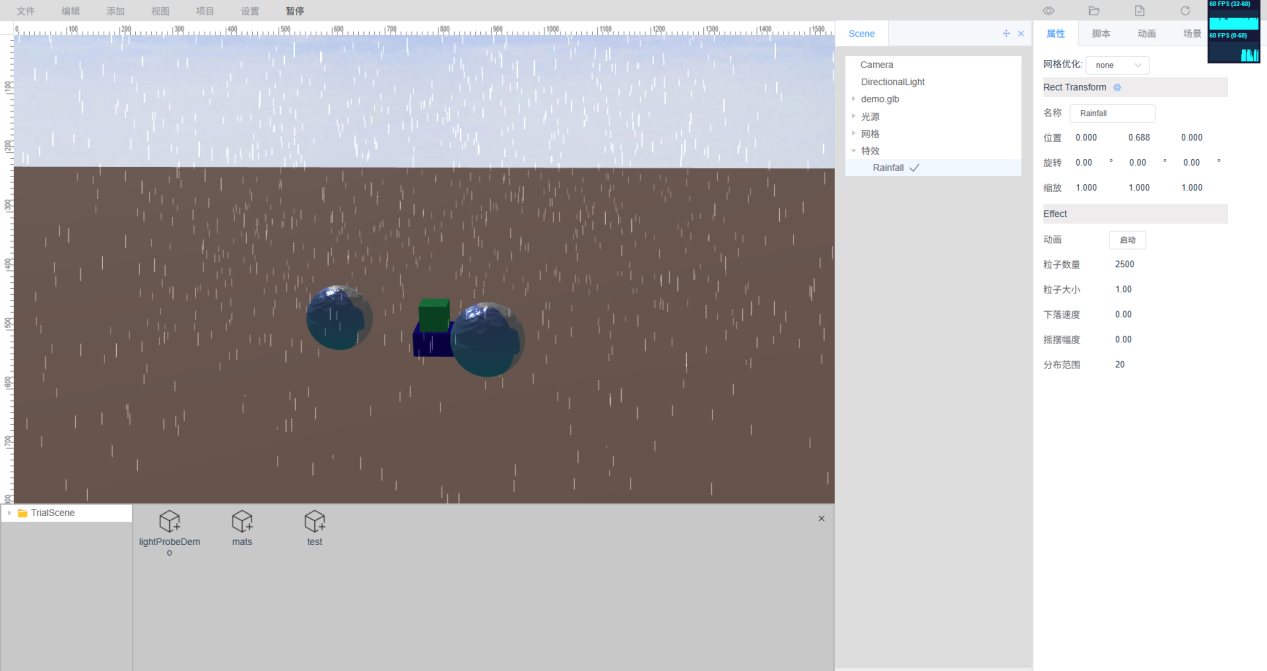

天氣系統：支持雨、雪、霧、沙塵等天氣模擬，可動態調整粒子密度、風速、能見度。天氣效果可綁定實時氣象數據，實現真實天氣模擬。

數據接入與融合

實時數據流處理

平臺內置數據連接器，支持多種工業協議與數據庫的直連。數據連接器采用插件化架構，可動態擴展新協議。配置流程如下：

選擇數據源類型（OPC UA、MQTT、MySQL等）。

填寫連接參數（IP地址、端口、用戶名、密碼、數據庫名等）。

測試連接，成功后進入數據點選擇界面。

選擇需要接入的數據點（如設備溫度、壓力），可預覽實時值。

進行數據映射：將數據點綁定到三維模型的屬性（如顏色、旋轉角度、文本標簽）。支持表達式計算（如溫度值映射為顏色漸變）。

設置刷新頻率、緩存策略、報警閾值（如溫度>80℃觸發報警）。

完成配置后，數據連接器自動運行，實時推送數據至前端。

數據連接器支持斷線重連、心跳檢測與數據緩存機制。在網絡中斷時，數據緩存至本地，恢復后自動上傳歷史數據。對于高頻數據，支持采樣率設置（如每秒采集20次，但前端每秒刷新1次）和數據聚合（如計算平均值、最大值、最小值），避免前端性能過載。

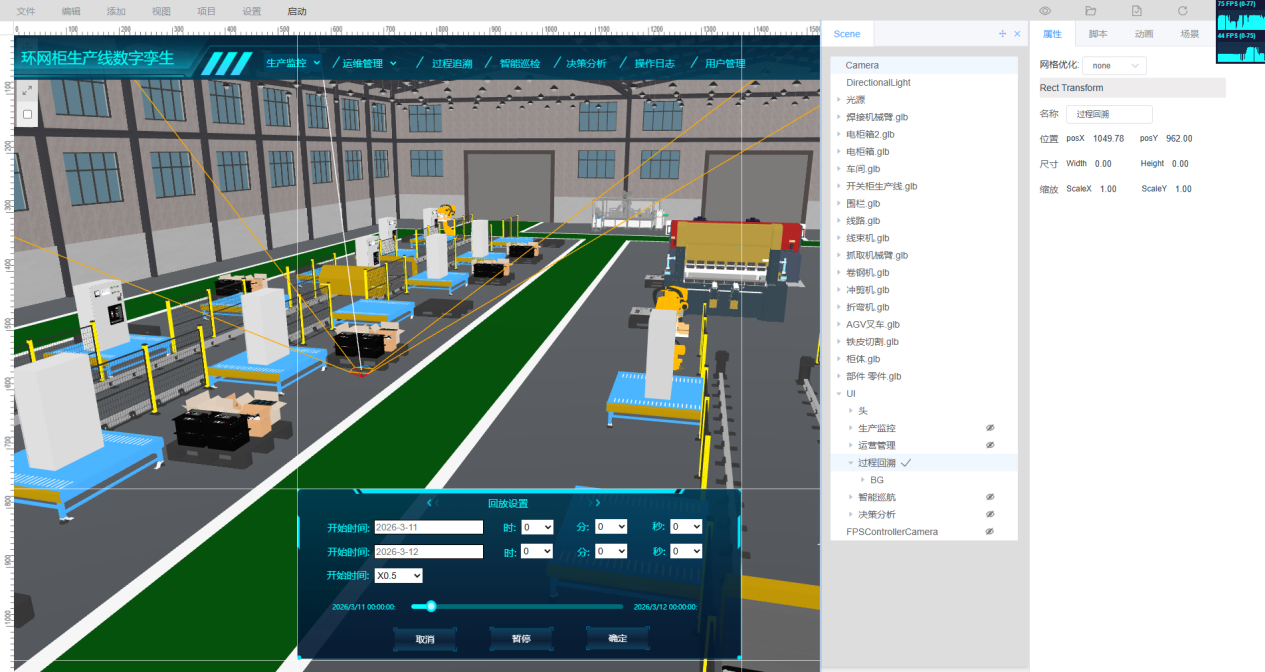

歷史回放

實現“所見即所在”歷史回溯：支持按時間軸回放歷史，并同步三維場景狀態（如設備歷史數據），實現事件復盤。

數據清洗與預處理

平臺內置數據清洗引擎，支持以下預處理操作：

缺失值處理：填充默認值、插值、剔除。

異常值檢測：基于統計閾值，標記異常數據并觸發報警。

數據轉換：單位轉換、歸一化、差分計算。

數據聚合：按時間窗口（如5分鐘平均）或空間區域聚合數據。

數據路由：將處理后的數據轉發至多個目的地（如數據庫、消息隊列、外部API）。

動畫與仿真功能

動畫模塊深度解析

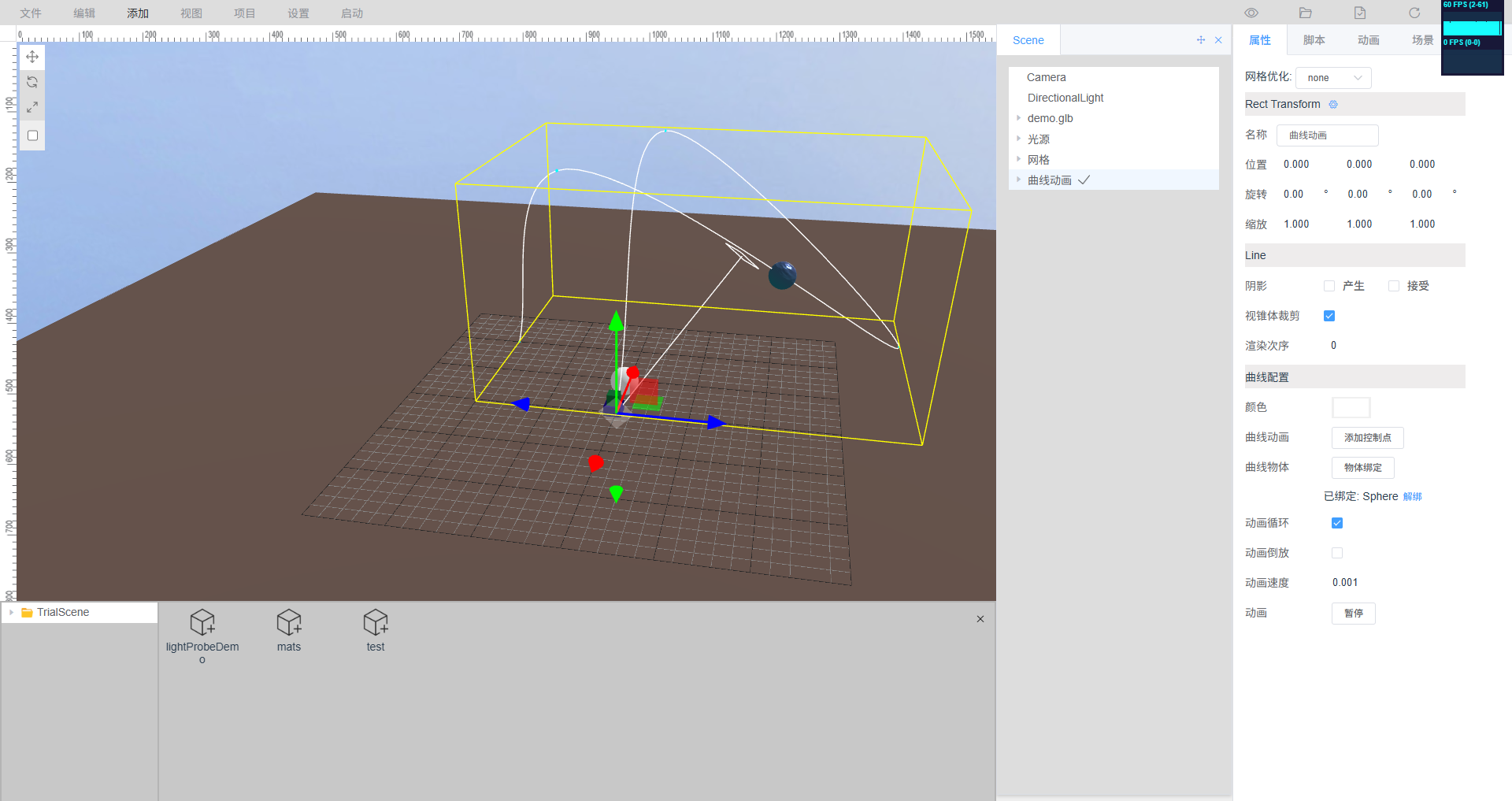

曲線動畫

用戶可在曲線上自定義添加或者移動控制點來設置曲線，將需要跟隨曲線運動的物體綁定到曲線，啟動動畫即可讓物體按曲線路徑移動。另外曲線動畫還可以配置速度，是否循環，倒放等功能。

關鍵幀動畫

用戶可在時間軸上添加關鍵幀，設置模型的位置、旋轉、縮放、顏色、透明度等屬性。關鍵幀之間自動插值，支持多種緩動函數（線性、加速、減速、彈性、彈跳）。關鍵幀動畫可獨立控制播放、暫停、停止、循環。

路徑動畫

用戶可繪制三維路徑（如貝塞爾曲線），模型沿路徑移動。路徑動畫支持設置朝向模式（始終面向路徑方向、固定方向、朝向目標點）。路徑可綁定速度曲線，實現變速運動。

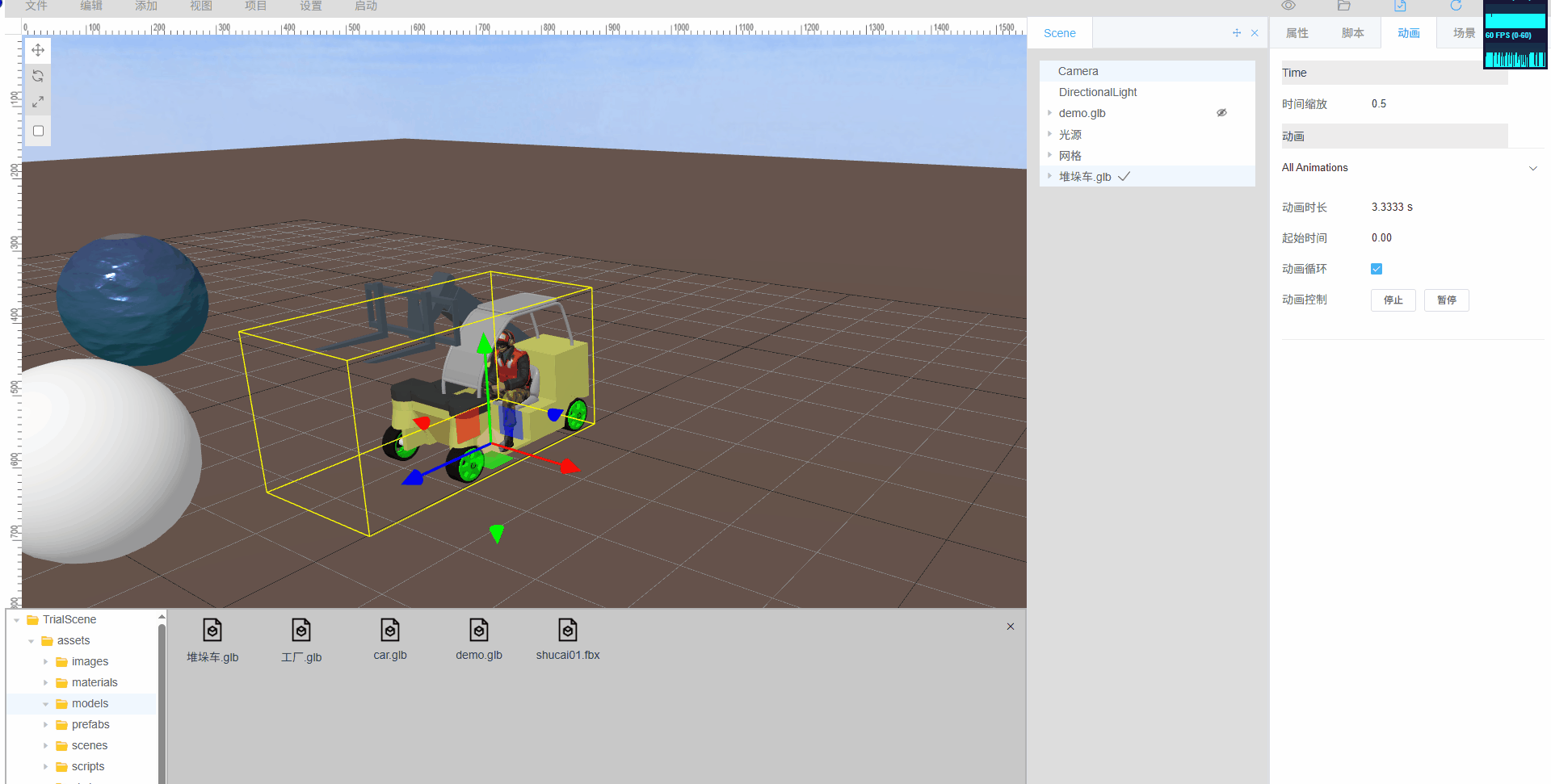

骨骼動畫

支持帶骨骼的模型（如人物、機械臂）動畫導入，保留原有骨骼動畫。用戶可在時間軸上調整骨骼姿態，或混合多個動畫片段。

材質動畫

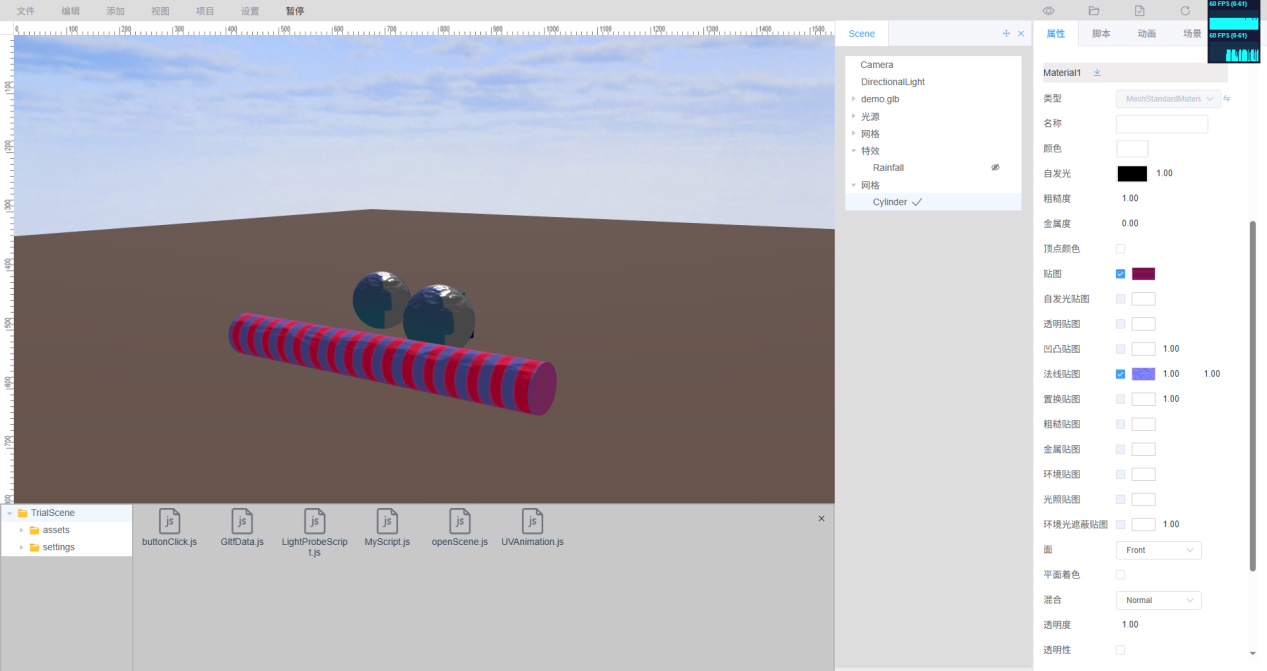

支持材質屬性動畫，如顏色漸變、紋理偏移、發光強度變化。材質動畫常用于警示效果（如報警閃爍）。下圖：材質UV動畫

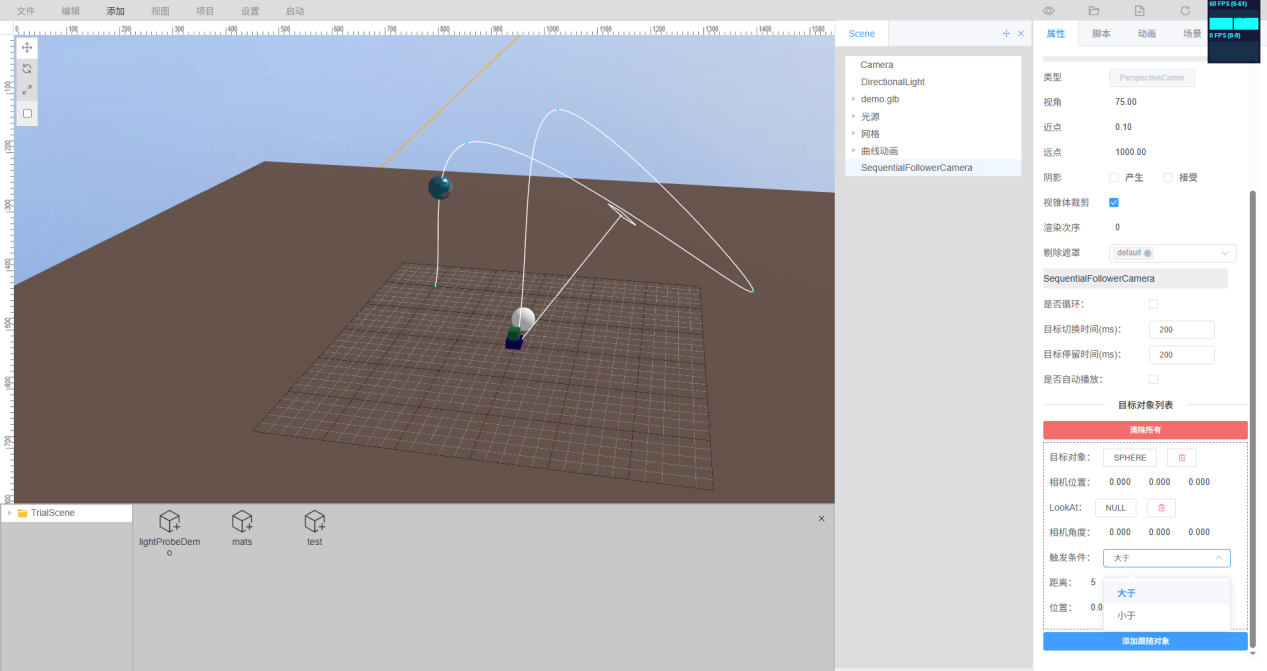

序列動畫

將多個動畫片段按順序組合，支持條件跳轉（如根據數據值選擇不同分支）。序列動畫可嵌套，形成復雜動畫流程。

動畫觸發器

動畫可綁定事件觸發器，如播放到特定時間點觸發交互動作，或接收外部信號（如數據變化）觸發動畫。如下圖：可以設置按距離【大于/小于】觸發某個條件。

仿真引擎詳解

平臺內置輕量級物理仿真能力，支持以下物理行為：

剛體運動

支持剛體的線性運動、旋轉、碰撞檢測。碰撞檢測基于包圍盒或精確網格，碰撞響應可設為反彈、停止或觸發事件。

重力模擬

可設置重力加速度，模擬自由落體、拋體運動。

關節約束

支持鉸鏈關節、滑動關節、固定關節，用于模擬機械臂、門、活塞等。

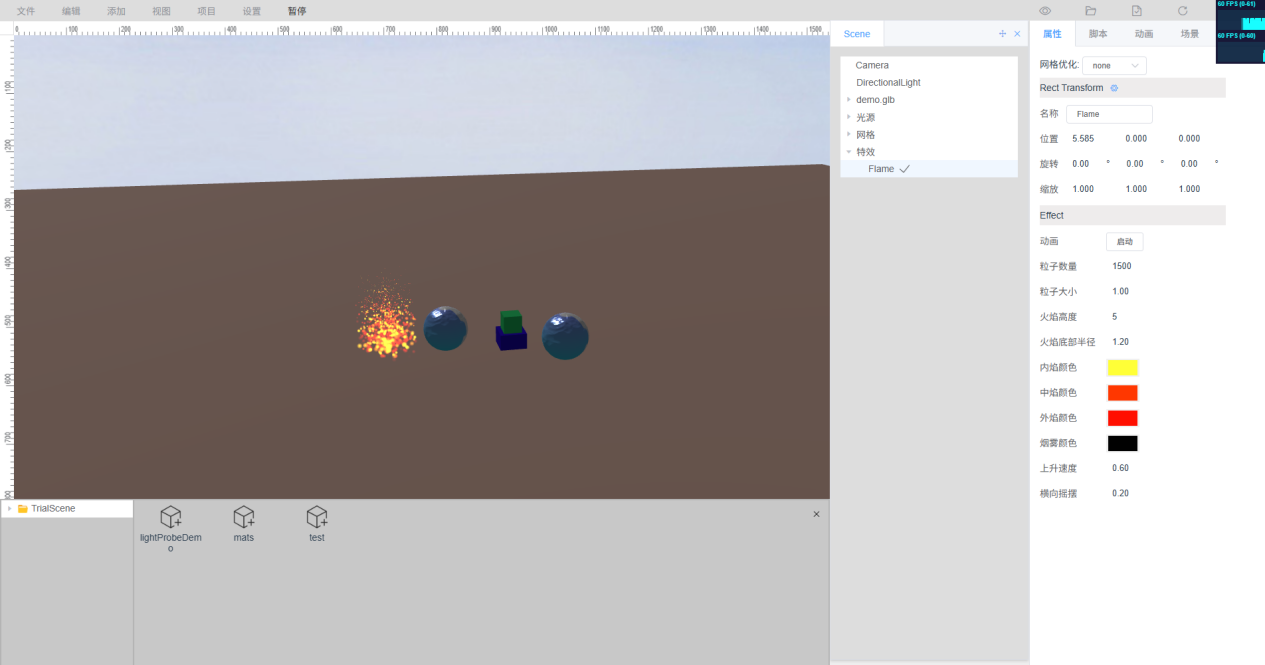

粒子系統

用于模擬火焰、煙霧、水流、人群等，支持物理場（風力、重力）影響。

仿真引擎可與實時數據結合，實現數據驅動的物理仿真。例如，在軍事仿真中，根據雷達數據實時計算導彈飛行軌跡，并顯示落點預測。在工業仿真中，根據設備載荷數據模擬結構變形。（模擬火焰效果圖如下）

仿真回放與數據分析

平臺支持“仿真回放”功能，記錄所有仿真過程數據（如位置、速度、事件），可按時間軸回放，便于事后分析與培訓演練?；胤艜r可暫停、快進、慢放，并同步顯示數據圖表。仿真結果可導出為視頻或報告。

3.4 POI標簽與交互開發

POI批量生成與模板管理

針對大規?？臻g對象管理需求，平臺提供POI批量生成功能。操作流程如下：

在場景中框選多個模型（如村莊中所有房屋），或通過屬性篩選（如選擇所有類型為“風機”的模型）。

選擇“批量生成POI”，系統自動提取每個模型的名稱、坐標、屬性字段，生成Excel模板。

用戶在Excel中編輯標簽內容，可添加自定義字段（如負責人、電話、狀態）。支持富文本格式（如HTML標簽），可嵌入圖片鏈接、圖標。

將編輯后的Excel重新導入平臺，系統自動為每個模型生成POI標簽，并根據模板樣式統一配置。

POI系統支持標簽樣式模板化管理，用戶可預設多種標簽風格，如：

簡約型：僅顯示名稱，懸浮時顯示詳情。

信息密集型：顯示名稱、關鍵屬性、狀態圖標，可配置多行。

動態型：標簽內容隨時間或數據變化，如顯示實時數據曲線。

標簽內容支持動態數據綁定，如顯示設備實時溫度，當溫度變化時標簽顏色自動改變。標簽還可作為交互入口，點擊后彈出詳情面板或跳轉至其他場景。

交互事件系統高級特性

觸發器類型

鼠標事件：點擊、雙擊、懸停、拖拽、滾輪。

鍵盤事件：按鍵按下、釋放。

場景事件：相機移動、場景加載完成、物體進入視野。

數據事件：數據更新、閾值觸發、數據變化率觸發。

定時事件：單次定時、循環定時、倒計時。

系統事件：啟動、關閉、錯誤。

動作類型：

模型操作：顯隱、顏色變化、透明、移動、旋轉、縮放。

動畫控制：播放、暫停、停止、跳轉。

UI操作：彈窗、關閉彈窗、更新UI內容。

場景操作：切換場景、重置相機、加載新模型。

數據操作：刷新數據、寫入數據（如發送指令至PLC）。

網絡請求：調用REST API、WebSocket發送消息。

邏輯編排

提供可視化流程圖編輯器，支持以下節點：

條件判斷：IF-ELSE，支持比較（等于、大于、包含）和邏輯運算（AND、OR）。

循環：FOR、WHILE，可遍歷數組或重復執行。

并行：同時執行多個動作，等待所有完成或任一完成。

延遲：等待指定時間后繼續。

腳本：嵌入JavaScript代碼，實現復雜邏輯。

子流程：調用其他已定義的流程，支持嵌套。

事件鏈

允許將多個交互動作串聯執行，如“點擊→高亮→彈窗→播放動畫→跳轉頁面”，實現復雜業務流程的可視化引導。

語音交互

支持語音指令觸發交互，未來將集成自然語言理解，實現“說一句，控三維”的智能操作體驗。語音識別基于本地或云端引擎，支持自定義指令集。

行業應用案例與技術實現

數字孿生技術已從航空航天、工業制造等傳統領域，向智慧城市、醫療健康、水利、能源、建筑、農業、文化遺產保護等經濟社會各領域全面拓展。相關行業應用請訪問m.eastern-corp.com.cn詳細了解。

智能制造領域

數字工廠全流程監控

項目背景

某汽車制造企業擁有沖壓、焊裝、涂裝、總裝四大車間，設備種類多、數據量大，傳統監控系統為二維組態界面，難以直觀反映生產線整體狀態。企業希望建設數字孿生工廠，實現設備實時監控、故障預警、生產優化。

技術實現

模型構建：導入四大車間的BIM模型（Revit格式），保留設備層級結構。對于關鍵設備（如機器人、AGV），使用SolidWorks模型替換，保留動畫能力。

數據接入：通過OPC UA協議連接車間PLC，采集設備狀態（運行、停機、故障）、產量、溫度、電流等數據。接入MES數據庫（MySQL），獲取工單信息、物料庫存。

場景編輯：在MasterBlue中搭建車間布局，調整設備位置，添加環境特效。使用畫刷工具創建輔助設施（如安全圍欄、指示牌）。為每個設備綁定數據映射，如根據溫度值改變設備顏色（綠色正常、黃色預警、紅色報警）。

動畫配置：為AGV小車設置路徑動畫，根據實時調度系統數據驅動小車移動。為機器人設置循環動畫，模擬焊接、搬運動作。當設備故障時，觸發閃爍動畫并彈出報警窗口。

交互開發：配置點擊設備彈出詳情面板，顯示實時數據曲線、歷史維修記錄、操作手冊。配置定時刷新生產看板，顯示當日產量、OEE（設備綜合效率）。配置語音指令：“顯示沖壓車間”切換相機視角。

MES集成管理優化

項目背景

某環網柜制造企業需要對MES進行所見即所得的管理優化。

技術實現：

模型導入：車間模型1：1制作。

孿生體設置：編輯設置所有需要數據驅動的孿生體。

數據驅動：將加工過程中的plc數據實時映射到模型上。

MES集成：把開發好的監視頁面掛載到MES系統中。

結果分析：在MES系統中可以所見即所得的看到每條生產線上的實時動態情況。

能源電力領域

風電場數字孿生

項目背景

某風電場有50臺風機，地處偏遠，運維困難。需要建設遠程監控系統，實現風機狀態監測、發電預測、故障預警。

技術實現：

模型構建：使用風機廠家提供的三維模型（FBX格式），包含葉片、機艙、塔筒、基礎。根據GPS坐標將風機布置在地形模型上。地形模型基于DEM數據生成，疊加衛星影像。

數據接入：通過Modbus TCP采集風機SCADA數據（風速、功率、轉速、溫度、振動）。接入氣象站數據（風速、風向、氣壓、溫度）。數據刷新頻率1秒。

場景特效：添加天氣系統，根據實時氣象數據模擬雨、霧效果。添加云層動態陰影，增強真實感。

數據驅動動畫：葉片轉速根據實時風速動態調整；機艙偏航根據風向調整；功率曲線顯示在風機旁邊的小面板上。

故障預警：設置振動閾值，當振動超標時，風機模型變紅，并彈出故障代碼和建議維修措施。結合機器學習模型，預測未來7天可能發生的故障，提前生成工單。

協同優化：基于全場數據，動態調整各風機偏航角度和槳距角，最大化整體發電效率。優化算法在后臺運行，結果實時展示在三維場景中。

智能電網運維

項目背景

某市供電公司需要對轄區內的變電站、輸電線路進行可視化管理，實現巡檢路線規劃、設備狀態監測、應急演練。

技術實現

模型構建：導入變電站BIM模型，包含變壓器、斷路器、隔離開關等。輸電線路模型通過桿塔坐標自動生成導線弧垂。

數據接入：通過104協議接收在線監測裝置數據（如絕緣子泄漏電流、導線溫度）。

巡檢模擬：規劃無人機巡檢路線，在三維場景中模擬飛行路徑，預演巡檢過程。無人機視角可切換，檢查設備細節。

故障模擬：模擬某條線路跳閘，三維場景中顯示故障點，自動彈出故障信息，并給出隔離方案和搶修路徑。

應急演練：在虛擬環境中模擬臺風過境，觀察線路風偏、倒塔風險，優化應急預案。

項目收益：

巡檢效率提升40%，通過預演優化路線。

應急響應時間縮短50%，通過可視化指揮調度。

智慧城市與基礎設施

城市數字底座

項目背景

某市新區需要建設城市大腦，匯聚規劃、交通、環保、安防等多源數據，實現一張圖管理。

技術實現

模型構建：基于傾斜攝影模型（OSGB）構建城市實景三維，覆蓋100平方公里。導入規劃方案BIM模型，疊加在實景上。

數據接入：接入交通流量數據（卡口、地磁）、環境監測數據（AQI、噪音）、人口熱力圖（手機信令）、視頻監控流。所有數據實時映射到三維場景中。

場景編輯：添加POI標簽標注重要建筑、設施、事件。使用畫刷工具繪制道路標線、人行道。添加動態車輛模型，根據交通流量數據模擬車流。

城市仿真：模擬暴雨內澇過程，基于地形數據和降雨預報，計算積水范圍和深度，高亮危險區域。模擬突發事件（如化工廠泄漏），根據風向擴散模型，展示影響范圍，輔助疏散決策。

交互開發：提供多級縮放，宏觀查看城市整體，微觀查看建筑細節。支持框選區域統計人口、建筑數量。配置點擊建筑彈出詳細信息（如樓層、用途、物業聯系方式）。

智慧水利

項目背景

某流域水利部門需要建設數字孿生流域，實現防洪四預（預報、預警、預演、預案）。

技術實現：

模型構建：基于DEM數據生成流域地形，疊加衛星影像和傾斜攝影模型（重點區域）。導入水利工程BIM模型（大壩、水閘、泵站）。

數據接入：接入水文站實時水位、流量、雨量數據（通過4G DTU）。接入氣象預報數據（未來72小時降雨）。接入視頻監控畫面。

場景編輯：添加水位標識線、洪水風險區劃圖層。使用路線工具繪制河道中心線。

洪水預演：根據降雨預報，運行水文模型（如HEC-RAS），計算洪水演進過程。結果以動畫形式展示，不同水深用顏色表示，并顯示淹沒范圍、最大淹沒深度。

預警與預案：當預測水位超過警戒線，自動向相關責任人發送預警，并在三維場景中閃爍警示。模擬潰壩情景，展示下游淹沒范圍，輔助制定人員轉移方案。

交互開發：支持點擊水文站查看實時水位過程線，點擊視頻查看實時監控。支持歷史洪水回放，對比當前形勢。

生態合作與未來展望

生態系統建設

MasterBlue孿生平臺積極構建開放共贏的生態系統，通過提供標準API接口、行業模板庫與開發者社區，吸引系統集成商、軟件開發商與行業專家共同參與平臺建設。

分銷代理：面向區域代理商，提供銷售培訓、技術支持、市場活動支持，共同拓展市場。

項目交付：面向系統集成商，提供項目交付培訓、遠程技術支持、定制開發服務，確保項目成功。

解決方案定制：面向行業解決方案提供商，聯合開發行業模板、插件，共享收益。

平臺已建立完善的開發者支持體系，包括：

在線文檔：提供詳細的API文檔、SDK使用指南、常見問題解答。

開發者社區：論壇、問答、博客，開發者可交流經驗、分享代碼。

技術培訓：定期舉辦線上/線下培訓課程，認證考試，頒發證書。

技術支持熱線：7×24小時技術支持，保障開發者問題及時解決。

未來技術展望

未來，平臺將持續深化AI算法集成能力，探索大模型在三維語義理解、自動建模、智能問答等方面的應用。

AI生成三維內容

基于文本描述或圖片，自動生成三維模型、材質、動畫。例如，輸入“一個紅色的風機”，自動生成模型并貼圖。輸入“施工進度模擬動畫”，自動生成關鍵幀序列。

大模型語義理解

用戶可通過自然語言與三維場景交互，如“顯示所有溫度過高的設備”，系統自動理解并執行。語音助手可回答場景相關問題，如“昨天這個區域發生了哪些事件？”。

強化學習優化仿真

結合強化學習算法，自動優化工業流程、交通信號配時、能源調度等，并在三維場景中可視化優化過程。

元宇宙融合

支持VR/AR設備接入，打造沉浸式數字孿生體驗。在工業元宇宙方向，支持多人協同虛擬巡檢、遠程專家指導（AR標注）、虛擬培訓等創新應用，推動制造業向虛實融合的新范式演進。

數字孿生體標準

參與數字孿生國際/國家標準制定，推動模型格式、數據接口、互操作性的標準化，促進產業鏈協同。

附錄：術語表

以上技術文檔全面闡述了MasterBlue孿生平臺的技術架構、核心功能與行業實踐。如需特定模塊的深入解析（如API接口文檔、高級動畫配置指南、信創適配清單），歡迎進一步提出細化需求，我們將為您補充詳細資料。
